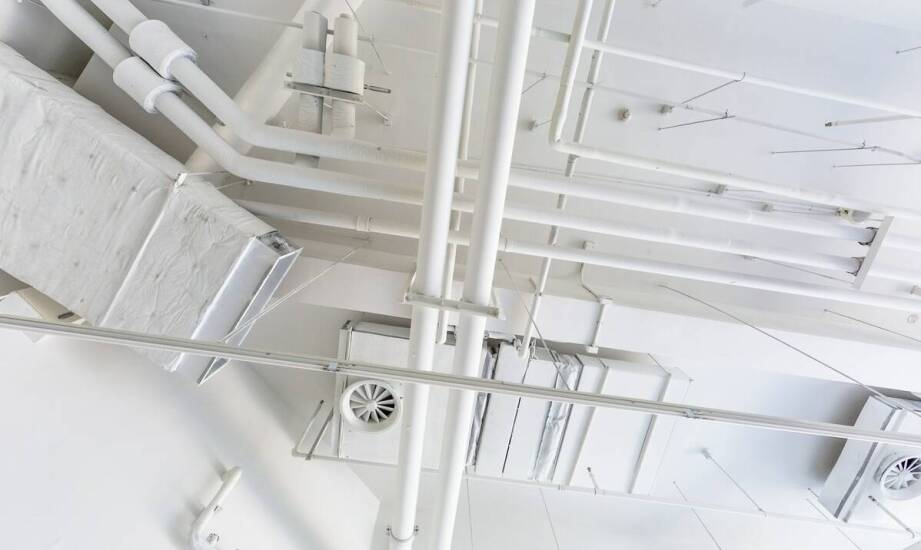

Od projektu do uruchomienia — jak przebiega wykonanie instalacji pneumatycznej w dużej hali

W dużej hali przemysłowej o powierzchni kilku tysięcy metrów kwadratowych sieć sprężonego powietrza zasila jednocześnie strefy produkcyjne, warsztatowe oraz obszerne zaplecza magazynowe. Maszyny pneumatyczne i narzędzia montażowe pracują zazwyczaj w sposób wysoce cykliczny, co wywołuje nagłe i zmienne obciążenia całej sieci przesyłowej. Z kolei punkty poboru zlokalizowane w przestrzeni magazynowej, obsługujące na przykład systemy pakowania, wymagają stałego, choć znacznie niższego przepływu medium. Prawidłowo zaplanowany proces budowy instalacji musi uwzględniać te skrajne różnice w specyfice pracy poszczegnych stref. Tylko w ten sposób można skutecznie zapobiegać krytycznym spadkom ciśnienia w najbardziej oddalonych obszarach nowoczesnego zakładu.

Analiza parametrów i projekt trasy rurociągu

Przed ułożeniem pierwszych elementów przesyłowych, właściwie zaplanowany montaż instalacji sprężonego powietrza zawsze poprzedza szczegółowe zmapowanie zapotrzebowania obiektu produkcyjnego. Kluczowe okazuje się dokładne określenie lokalizacji wszystkich docelowych punktów poboru oraz ustalenie oczekiwanego ciśnienia roboczego. W standardowych zakładach przemysłowych wartość ta wynosi zazwyczaj od 7 do 10 barów. Inżynierowie dokładnie analizują wartości szczytowego zużycia powietrza przez park maszynowy i od razu zakładają niezbędne rezerwy mocy kompresora rzędu 20–30 procent pod przyszłe urządzenia. Punkty poboru umieszcza się najczęściej za pionowymi odcinkami odchodzącymi od głównej magistrali w dół. Dodatkowo wyposaża się je w odstojniki oraz zawory spustowe, co skutecznie zapobiega groźnej kondensacji wilgoci.

Właściwy projekt trasy rurociągu wpływa bezpośrednio na sprawność energetyczną całego układu. Dobrze zaprojektowana geometria rur ogranicza spadki ciśnienia do poziomu poniżej 0,1 bara na każde 100 metrów odcinka przesyłowego. Istotna pozostaje także optymalna długość serwisowa prostych fragmentów, która bez wprowadzania dodatkowych kolan powinna wynosić od 50 do 100 metrów. Najlepsze rezultaty przynosi zamknięty układ pętlowy głównej magistrali, ponieważ gwarantuje on równomierny rozkład ciśnienia we wszystkich zasilanych strefach hali. Taka obwodowa konstrukcja ułatwia ewentualną rozbudowę sieci bez konieczności kosztownych przeróbek, a zarazem pozwala utrzymać prędkość przepływu medium na bezpiecznym poziomie poniżej 10 m/s.

Dobór technologii montażowych i unikanie błędów wykonawczych

Przejście od dokumentacji projektowej do rzeczywistych prac w hali wymaga wyboru odpowiednich materiałów instalacyjnych. Nowoczesne rury aluminiowe przeznaczone do sprężonego powietrza wyróżniają się wyjątkowo niską masą własną oraz wysoką odpornością na zjawiska korozyjne. Gładka powierzchnia wewnętrzna rur aluminiowych minimalizuje naturalne opory przepływu, co wprost przekłada się na mniejsze straty ciśnienia na długich dystansach. Systemy te wykorzystują zaawansowane złączki skręcane lub wtykowe. Taka technologia umożliwia szybkie i szczelne łączenie elementów bez użycia ciężkich narzędzi specjalistycznych. Średnice rur dopasowuje się ściśle do zakładanego przepływu, wybierając przeważnie przekroje rzędu DN50–80 przy zapotrzebowaniu na poziomie 10 m³/min. Praktyka inżynierska firmy System-Tech Czwajda dowodzi, że aluminiowe układy modułowe pozwalają na dużą elastyczność podczas omijania przeszkód konstrukcyjnych w wielkopolskich zakładach produkcyjnych.

Mimo dostępności sprawdzonych technologii łączenia, w halach wciąż spotyka się poważne błędy wykonawcze. Należą do nich przede wszystkim zbyt liczne i ostre załamania rurociągu, które generują drastyczne lokalne spadki ciśnienia roboczego. Kolejnym problemem bywają niedoszacowane średnice rur, prowadzące do niepożądanego zjawiska turbulencji medium. Z kolei brak zaworów odcinających poszczególne sekcje i utrudniony dostęp do złączek znacząco wydłużają czas późniejszych prac serwisowych. Aby skutecznie wyeliminować te zagrożenia, stosuje się wyłącznie łagodne kolana o promieniu wynoszącym od 1,5 do 3 średnicy rury oraz montuje dedykowane podpory stabilizujące w odstępach co 2–3 metry.

Zwieńczeniem wymagających prac montażowych jest proces próbnego uruchomienia zbudowanego układu. Rygorystyczna próba szczelności polega na podniesieniu ciśnienia w sieci do poziomu 10–13 barów na pełne 24 godziny. W tym czasie dopuszczalny spadek wartości pomiarowych nie może przekroczyć 0,1 bara. Następnie wykonuje się dokładne pomiary stabilności ciśnienia w najbardziej oddalonych punktach poboru i oznacza poszczególne obiegi kolorowymi taśmami ostrzegawczymi, co usprawnia późniejszą identyfikację rurociągów.

O ostatecznej sprawności przemysłowej sieci sprężonego powietrza decyduje rzetelność przeprowadzenia całego procesu inwestycyjnego. Formalne przekazanie inwestorowi kompletnej dokumentacji powykonawczej, zawierającej dokładne schematy, instrukcje i wyniki pomiarów próbnych, stanowi niezbędny punkt wyjścia do bezpiecznej eksploatacji. Równie istotna staje się przewidywalność pracy układu pod zmiennym obciążeniem oraz wygospodarowane z wyprzedzeniem miejsce na przyszłą rozbudowę linii produkcyjnych. Precyzyjnie wykonana instalacja pneumatyczna nie tylko stabilnie dostarcza medium do zasilanych maszyn, ale przede wszystkim chroni ciągłość procesów i radykalnie skraca czas niezbędnych przeglądów okresowych.
