Kiedy przemieszczenie, prędkość i przyspieszenie mówią różne rzeczy o stanie maszyny

W hali produkcyjnej inżynierowie utrzymania ruchu często pochylają się nad ekranem analizatora drgań, próbując odczytać stan maszyny wirującej. Zdarza się, że ten sam sygnał z obudowy urządzenia jeden specjalista interpretuje jako wyraźne przemieszczenie wskazujące na poważne niewyważenie układu. Inny diagnosta w tym samym czasie dostrzega w nim głównie piki przyspieszenia, które sygnalizują mikroskopijne uderzenia pochodzące z uszkodzonego łożyska. Ta pozorna sprzeczność wynika z prostej zasady mechaniki. Wybór odpowiedniej skali pomiarowej całkowicie zmienia sposób, w jaki patrzymy na pracę mechanizmu. Odpowiednia interpretacja wyników zależy przede wszystkim od tego, jakiego defektu szukamy w konkretnym paśmie częstotliwości i jak dany parametr fizyczny reaguje na energię uderzenia.

Co w praktyce oznaczają przemieszczenie, prędkość i przyspieszenie?

Przemieszczenie opisuje fizyczną amplitudę ruchu badanego elementu, wyrażaną najczęściej w mikrometrach. To po prostu całkowita odległość, jaką pokonuje wybrany punkt na obudowie podczas jednego pełnego cyklu wibracji. Taki parametr najlepiej sprawdza się przy analizie urządzeń wolnoobrotowych, które pracują poniżej tysiąca obrotów na minutę. W przypadku dużych turbin czy potężnych agregatów przemieszczenie pozwala skutecznie ocenić luzy mechaniczne wirnika lub niestabilność samego fundamentu. Wibracje o częstotliwościach poniżej dziesięciu herców generują widoczne ruchy obudowy, które łatwo skorelować ze stopniowym zużyciem głównych elementów nośnych.

Prędkość drgań, mierzona w milimetrach na sekundę w wartości skutecznej RMS, określa szybkość zmian przemieszczenia w czasie. Branżowe normy, takie jak wytyczne ISO dla maszyn przemysłowych o mocy powyżej piętnastu kilowatów, opierają ocenę ogólnego stanu technicznego właśnie na tym parametrze. Prędkość jest przydatna w zakresie niskich i średnich częstotliwości do tysiąca herców, gdzie objawiają się typowe awarie. W tym paśmie najczęściej dominują standardowe problemy mechaniczne, z którymi na co dzień mierzy się personel. Należą do nich między innymi powszechne niewyważenie elementów wirujących, utrata osiowości lub zjawiska rezonansowe układu.

Od strony technicznej prędkość trafniej obrazuje ogólną kondycję maszyny niż parametry wychylenia ramienia. W paśmie niskich i średnich częstotliwości to ona najdokładniej koreluje z rzeczywistą energią niszczącą, jaka oddziałuje na dany podzespół. Dlatego odpowiednia jednostka drgań mechanicznych, oparta najczęściej właśnie na prędkości, pozostaje uniwersalnym standardem raportowania stanu urządzeń rotacyjnych w zakładach produkcyjnych. Samo przyspieszenie, wyrażane w metrach na sekundę do kwadratu, rejestruje jedynie tempo zmian tej prędkości. Chociaż nowoczesne akcelerometry zbierają ten sygnał bezpośrednio, to w dolnych pasmach częstotliwości jego diagnostyczna użyteczność mocno spada.

Kiedy przyspieszenie ujawnia wczesne usterki elementów tocznych?

Przyspieszenie staje się niezastąpione podczas analizy wysokich częstotliwości, znacznie przekraczających barierę tysiąca herców. W tym specyficznym zakresie sygnał ujawnia krótkie impulsy uderzeniowe generowane przez uszkodzone łożyska toczne lub zużyte zęby przekładni. Popularne metody diagnostyczne polegają na zliczaniu impulsów rezonansowych w okolicach trzydziestu dwóch kiloherców. Takie podejście sygnalizuje mikroskopijne defekty bieżni na bardzo wczesnym etapie, zanim usterka doprowadzi do nieplanowanego zatrzymania linii produkcyjnej. Szczytowe przyspieszenie na obudowie łożyska może dochodzić do skrajnie wysokich wartości jeszcze pod koniec fazy początkowego zużycia materiału.

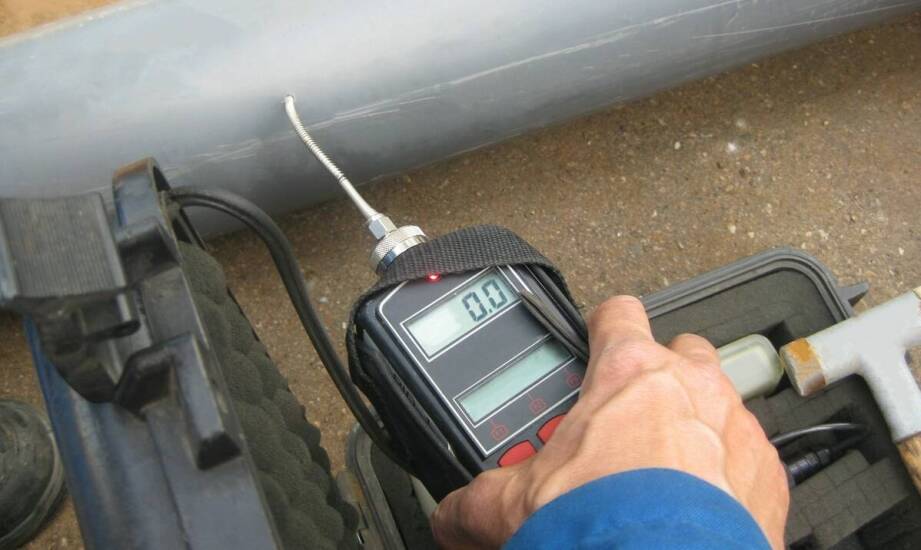

Współczesna diagnostyka opiera się na zbieraniu szerokopasmowych danych z jednego fizycznego akcelerometru mocowanego na maszynie. Następnie oprogramowanie analityczne przeprowadza całkowanie sygnału, co pozwala na płynne przełączanie między różnymi skalami na jednym wykresie. Firma VIBTECH dostarcza inżynierom zaawansowane czujniki drgań i kompatybilne oprogramowanie, które automatyzują proces przeliczania wartości wprost na hali. Diagnosta nie musi zmieniać sprzętu w trakcie obchodu, aby sprawdzić zarówno nisko częstotliwościowe przemieszczenie, jak i szpilki przyspieszenia z łożysk. Otrzymuje pełny obraz pracy układu kinematycznego na jednym czytelnym ekranie urządzenia rejestrującego.

Powszechnym błędem popełnianym podczas rutynowych inspekcji maszyn jest bezpośrednie porównywanie wartości z różnych skali. Wynik pięciu milimetrów na sekundę prędkości w żaden sposób nie przekłada się na pięć jednostek przyspieszenia, ponieważ ich matematyczna relacja silnie zależy od częstotliwości. Innym problemem pozostaje bezrefleksyjne mieszanie skal bez wyraźnego określenia celu samego pomiaru przed przyłożeniem czujnika. Oglądanie widma w przyspieszeniu po to, by ocenić ogólne niewyważenie ciężkiego wału, nieuchronnie prowadzi do fałszywych wniosków i niepotrzebnych alarmów. Wymusza to na inżynierach ciągłe łączenie wiedzy o budowie maszyny z podstawami fizyki falowej.

Właściwa skala pomiarowa w przemysłowej diagnostyce wibracyjnej nigdy nie jest celem samym w sobie. Stanowi ona precyzyjnie dobrane narzędzie, które ma dostarczyć odpowiedź na konkretne pytanie o stan techniczny urządzenia wirującego. Jeśli głównym zadaniem jest weryfikacja ogólnej stabilności i szukanie problemów konstrukcyjnych, najwięcej kluczowych informacji dostarczy pomiar prędkości drgań w niższym paśmie częstotliwościowym.

Poszukiwanie wczesnych stadiów zacierania się elementów tocznych wymusza z kolei natychmiastowe przejście na analizę przyspieszenia w paśmie wysokim. Świadomy wybór metody decyduje o tym, czy rozwijająca się usterka zostanie wychwycona z bezpiecznym wyprzedzeniem, czy w krótkim czasie doprowadzi do nagłego i kosztownego postoju maszyny produkcyjnej. Sukces w przewidywaniu awarii opiera się na umiejętnym łączeniu informacji płynących z każdego z tych trzech fizycznych wymiarów.
